Yhdyskäytävät

Lisenssitiedot ja lisenssin päivitys löytyvät laitteen perusasetuksista.

1. Siirry kohtaan Settings → Basic Settings → License.

2. Tarkista, onko lisenssi voimassa ja kuinka monta kuormaa tai toimintoa se kattaa.

3. Jos olet saanut uuden lisenssimerkkijonon, syötä se samalle sivulle ja päivitä lisenssi.

4. Lisenssin muuttaminen ei yleensä edellytä gatewayn vaihtamista, mutta malli määrittää edelleen teknisen enimmäistason.

Ei. HAN-P1-muunnin saa virtansa sähkömittarin HAN/P1-portista.

Sitä ei siksi saa kytkeä M-Bus-väylään ilman, että se saa ensin virtaa sähkömittarista.

Ilman HAN/P1-portin jännitettä muunnin ei käynnisty eikä vastaa M-Bus-väylässä.

Tärkeää: Älä koskaan kytke sitä ikään kuin se olisi erillinen, omalla virransyötöllä varustettu M-Bus-laite.

Hyvä huomio: Varmista myös, että laite asennetaan suojattuun ja hyvin tuuletettuun ympäristöön ja että virransyöttö, maadoitus ja kaapelointi noudattavat voimassa olevia asennuskäytäntöjä.

Ei oletuksena itse keräimessä. Jos haluat tallentaa historiatiedot, sinun on tallennettava QuickPostin lähettämät tiedot tai käsiteltävä arvot ulkoisessa järjestelmässä.

Aloita tarkistamalla palvelintiedot, tiedostomuoto ja siirtomenetelmä. SFTP:n ja FTP:n ero on, että SFTP:tä varten tarvitset toimittajalta avaimen.

1. Tarkista, että QuickPost käyttää oikeaa palvelinosoitetta, porttia, tiedostomuotoa ja kohdehakemistoa.

2. SFTP:tä varten palvelimen fingerprintin tai host keyn on oltava vahvistettu, ennen kuin siirto toimii. Siirry Security-välilehdelle ja syötä SFTP-palvelimen toimittajalta saamasi fingerprint.

3. Suorita manuaalinen vienti ja tarkista List file, Result files sekä QuickPost-loki.

4. Jos vienti edelleen epäonnistuu, tarkista DNS, internet-yhteys, palomuuri ja mahdollinen välityspalvelin.

Hyvä muistaa: Vahvista vastaanottava palvelin, tiedostomuoto, ajastus ja lokin tulokset aina testiajon jälkeen, ennen kuin otat viennin käyttöön tuotannossa. Tarkista mielellään myös List Files ja loki testiajon jälkeen, jotta näet, luotiinko ja siirrettiinkö tiedosto ja lähetettiinkö se todella ilman virhekoodia.

Varmista oletusasetukset aina ennen laitteen käyttöönottoa.

1. Ellei tilauksen yhteydessä ole ilmoitettu muuta, yhdyskäytävä toimitetaan yleensä DHCP-asetuksella.

2. Tämä tarkoittaa, että laite yrittää käynnistyessään hakea IP-osoitteen automaattisesti verkon DHCP-palvelimelta.

3. Jos verkko ei käytä DHCP:tä, staattinen IP-osoite on ehkä määritettävä ennen käyttöönottoa.

Vinkki: Varmista aina ensimmäisen käynnistyksen yhteydessä, minkä IP-osoitteen laite on tosiasiassa saanut.

Hyvä muistaa: Dokumentoi aina muutettu IP-osoite, aliverkon peite, yhdyskäytävä ja DNS, jotta pääset nopeasti jälleen käsiksi laitteeseen uudelleenkäynnistyksen tai vianmäärityksen jälkeen. 900-sarjan muutosten jälkeen on hyvä tarkistaa sekä Mbushub, mittariluettelo että mahdollinen vienti tai integraatio, jotta koko ketju toimii edelleen.

Tämä määräytyy laitteen nykyisen lisenssin perusteella, ja sen voi tarkistaa asetuksista.

1. Tarkista ensin nykyinen lisenssi kohdasta Basic settings ja vertaa sitä tarvitsemiesi kuormien ja toimintojen määrään.

2. Jos lisenssi puuttuu tai on liian rajoitettu, se on päivitettävä.

3. Kirjaa sarjanumero, nykyinen lisenssitaso ja haluamasi kuormien tai toimintojen määrä ennen muutoksen tilaamista.

4. Varmista päivityksen jälkeen, että laitteessa näkyy oikea lisenssitaso.

Hyvä ottaa huomioon: Tarkista ennen integroinnin hyväksymistä, että osoite, todennus, varmenteet, aikataulu ja tietomuoto vastaavat vastaanottavaa järjestelmää.

QuickPostia käytetään tiedostojen lähettämiseen FTP-, SFTP- tai HTTP/HTTPS-protokollalla valitun menetelmän mukaan. Määritä oikeat asetukset QuickPost-oppaan avulla.

1. Anna QuickPostissa palvelin, portti, kirjautumistiedot, tiedostomuoto ja kohdehakemisto.

2. SFTP:tä käytettäessä palvelimen sormenjälki on vahvistettava Security-kohdassa, jotta siirto toimii.

3. Tarkista tulos List file -kohdassa ja varmista, että tiedostot näkyvät onnistuneen lähetyksen jälkeen kohdassa Result files → Stored files.

4. Upload time ilmoitetaan UTC-ajassa, ja jos Upload period on 0, lataus tehdään kerran päivässä määritettynä ajankohtana.

Hyvä pitää mielessä: Vahvista vastaanottava palvelin, tiedostomuoto, ajoitus ja lokitiedot aina testiajon jälkeen, ennen kuin otat viennin tuotantokäyttöön. 900-sarjassa kannattaa lisäksi varmistaa tiedostomuoto, palvelinosoite sekä SFTP:tä käytettäessä host key tai sormenjälki, ennen kuin arvioit viennin vakaaksi.

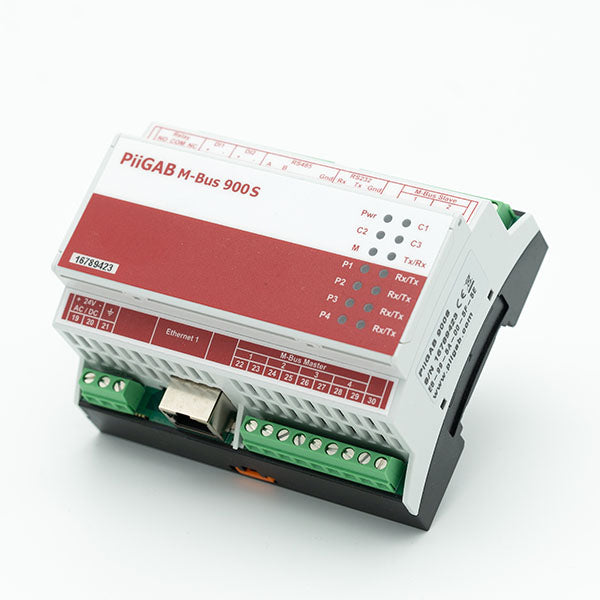

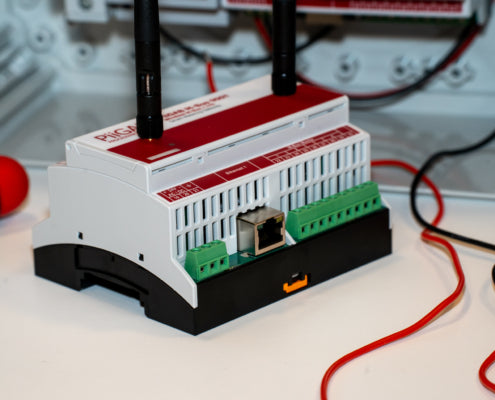

Oikea asennus alkaa suojatusta kiinnityksestä, oikeasta virtalähteestä ja asianmukaisesta verkkoympäristöstä.

1. Asenna laite suojattuun sähkökeskukseen tai koteloon niin, että laitteen ympärillä on vähintään 5 cm vapaata ilmaa.

2. Kytke ulkoinen 24 V AC/DC -virtalähde, jonka teho on vähintään 36 W, ja kytke GND suojamaadoitukseen.

3. Kytke Ethernet segmentoituun ja suojattuun verkkoon.

4. Kytke M-Bus-väylät master-lähtöihin ja käytä vain yhtä M-Bus-masteria väylää kohden.

5. Tarkista käynnistyksen jälkeen, että Pwr vilkkuu ensin punaisena/vihreänä ja palaa sen jälkeen jatkuvasti vihreänä.

7|Dokumentoi laitteen mukana toimitettu salasana.

Hyvä pitää mielessä: Dokumentoi aina muutettu IP-osoite, verkkomaski, yhdyskäytävä ja DNS, jotta pääset nopeasti takaisin laitteeseen uudelleenkäynnistyksen tai vianmäärityksen jälkeen. 900-sarjan muutosten jälkeen on hyvä tarkistaa sekä Mbushub, mittariluettelo että mahdollinen vienti tai integraatio, jotta koko ketju toimii edelleen.
